• rund • für Seitenspanner Nr. 6498 • komplett mit Befestigungsschrauben • Grundkörper aus Einsatzstahl, nitriert • Befestigung mittels Schrauben der Festigkeitsklasse 10.9 • Anwendung: Einsatz zusammen mit Seitenspanner Nr. 6498, um quer und längs zur Tischnut zu spannen. Die Größe M16x18 ist passend auf Rasterplatte M16 einsetzbar. Weitere technische Eigenschaften: • D: 68 + 2mm • G: M12 • E3: 31mm • Nut: 14mm • Form: rund • E4: 28mm • G3: M6mm • R: 50mm • B3: 20mm • H: 30mm
F2:
7 kN
|
Gewinde:
M12
|
Größe:
M12 x 14
|
Marke:
AMF
|
Nut:
14 mm
• komplett mit Befestigung • Grundkörper aus Einsatzstahl, nitriert • Spannhaken aus Einsatzstahl • einsatzgehärtet • Anzugsmoment 75 bzw. 100 Nm • Befestigung mittels Schrauben der Festigkeitsklasse 10.9 • der mechanische Seitenspanner mit Niederzugeffekt ist als Spannelement und als Festanschlag einsetzbar • seitliche Gewinde für Anschläge • Besondere Produktvorteile: • kompakte Bauweise • festes und sicheres Befestigen des Werkstückes durch den Niederzugeffekt • erhöhtes Spannen von Platten um Bohrungen und Nuten einzubringen • seitliches Spannen von Platten um Oberflächen ohne Störkontur komplett zu bearbeiten • horizontale und vertikale Einsatzmöglichkeit Maß H: ± 0,1 mm, Sonderausführung (Maß H ± 0,01) auf Anfrage lieferbar Weitere technische Eigenschaften: • F1: 12kN • H: 65mm
Eigenschaft:
leicht
|
Marke:
AMF
|
Modell:
Nr. 6310
|
Schlitzlänge:
63 mm
|
Spannhöhe:
0 - 45 mm
|
Spannschraube:
M16 x 18 x 160 mm
|
für T-Nut:
18 mm
• leichte Bauweise • mit Kunststoffkappe und unverlierbarem Druckstück, Vergütungsstahl brüniert • mit Spannschraube und Unterlegscheibe, diese ist mit dem Spanneisen verbunden • Anwendung: Das Spanneisen wird bei allen Spannaufgaben, bei denen über T-Nuten, Nuten und Gewindebohrungen gespannt wird, eingesetzt Weitere technische Eigenschaften: • Breite: 67 mm • Länge: 160 mm • B1: 18mm • A: 58,5mm • B2: 67mm • E2: 63mm • E1: 49mm • Gewicht: 1668g • L: 160mm • Stärke: 58,5 mm • Schlitzbreite: 18 mm • H: 0 - 45mm
Eigenschaft:
leicht
|
Marke:
AMF
|
Modell:
Nr. 6311
|
Schlitzlänge:
209 mm
|
Spannhöhe:
18 - 135 mm
|
Spannschraube:
M36 x 42 x 400 mm
|
für T-Nut:
48 mm
• leichte Bauweise • Vergütungsstahl brüniert • Anwendung: Das Spanneisen wird bei allen Spannaufgaben, bei denen über T-Nuten, Nuten und Gewindebohrungen gespannt wird, eingesetzt Weitere technische Eigenschaften: • Breite: 102 mm • Länge: 400 mm • A: 80mm • B1: 43mm • B2: 102mm • E2: 209mm • D: M30 • E1: 74mm • Gewicht: 17560g • G: M30 • H1: 7 - 153mm • L: 400mm • Stärke: 80 mm • LS: 180mm • Schlitzbreite: 43 mm • H: 18 - 135mm
Eigenschaft:
stufenlos verstellbar
|
Einsatzgebiet:
zur Werkstückspannung
|
Marke:
AMF
|
Spannhöhe:
0-100 mm
|
Spannkraft:
70 kN
|
Spannschraube:
M20 x 20 x 250 mm
|
für T-Nut:
20 mm
• mit Gegenhalter • verstellbar • kompl. mit Spannschraube DIN 787, Scheibe DIN 6340 und Mutter DIN 6330B • stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager • Anwendung: Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit. Die Spannpratze ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B. Spritzgießen und Pressen) abgedeckt. Weitere technische Eigenschaften: • A: 51mm • B1: 25mm • B2: 70mm • E2: 47mm • E1: 60mm • Gewicht: 4368g • A2: 24mm • H1: 0-100mm • H2: 31mm • A1: 34mm • K: 17mm • B3: 30mm

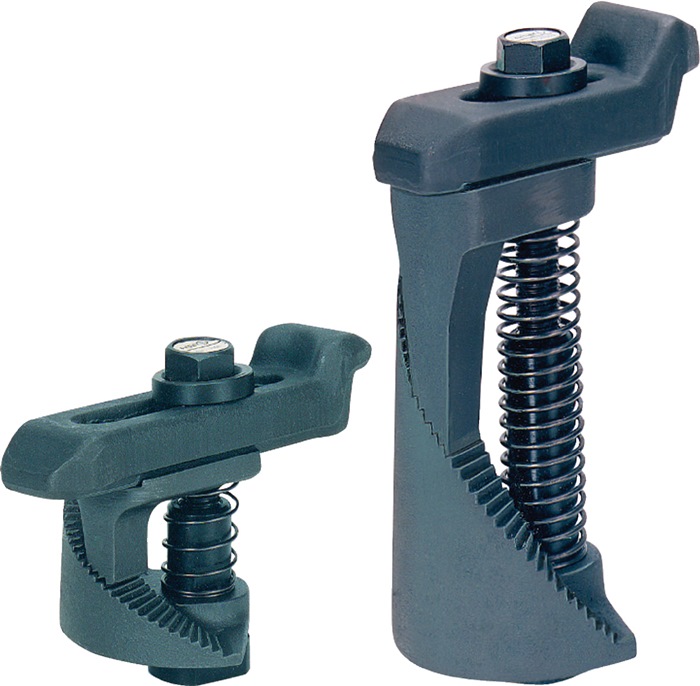

• Spezialguss, Schraube und Gewindehülse 8.8 • Anwendung: Diese Stufenpratze ist als Spanneinheit schnell einsatzbereit. Die Feinabstufung der Rastentreppe ermöglicht ein schnelles Anpassen an jede Werkstückhöhe bis zu ca. 320 mm. Durch die kompakte Bauweise benötigt die Stufenpratze wenig Platz auf dem Maschinentisch Weitere technische Eigenschaften: • S: 3,75mm • C: 24mm • L: 125mm • B: 50mm • H: 200 - 320mm

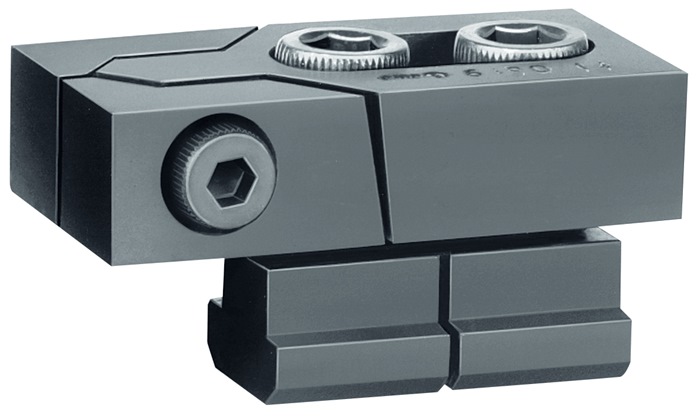

• vergütet und im Brünierton angelassen • diese Tiefspannbacken eignen sich durch ihre flache Bauart für die Bearbeitung der meisten vorkommenden Werkstückabmessungen • vergütete Backen spannen durch Keilwirkung gleichzeitig nach vorn und unten • Lieferung mit Befestigungsschrauben ISO 4762 (10.9), Muttern für T-Nuten DIN 508 und Sechskantschraubendreher ISO 2936 Weitere technische Eigenschaften: • b: 78mm • l2: 50mm • l1: 65mm • c: 5mm
• vergütet und im Brünierton angelassen • mit dem Flachspanner können besonders niedrige Werkstücke gespannt werden • durch die Keilwirkung wird das Werkstück fest und sicher auf den Maschinentisch gedrückt • h = bei maximaler T-Nutentiefe nach DIN 650. Zur Erreichung niedriger Spannhöhen bei minimaler Nutentiefe kann das Spannstück abgeschliffen werden. Lieferung mit Befestigungsschrauben ISO 4762 (8.8) und Sechskantschraubendreher ISO 2936 Weitere technische Eigenschaften: • b: 22mm • h: max. 13,5 mm / min. 1,5 mm
Bauform:
mit Treppenzähnen
|
Marke:
AMF
|
Modell:
Nr. 6314Z
|
Schlitzlänge:
22 mm
|
für Spannschraube:
M8
|
für T-Nut:
8 mm
• mit Treppenzähnen • nur passend zu gezahnten Spannunterlagen Nr. 6500E • die lange Ausführung ist vorgesehen für große Spannweiten durch breite Nutabstände oder größere Spanntiefe am Werkstück, z.B. auf Graviermaschinen Weitere technische Eigenschaften: • Breite: 25 mm • Länge: 60 mm • A: 12mm • B1: 9mm • B2: 25mm • E2: 22mm • E1: 13mm • Gewicht: 100g • L: 60mm • Stärke: 12 mm • Schlitzbreite: 9 mm • B3: 10mm
