• für T-Nut • Länge 1000 mm • aus Aluminiumprofil • das Schneiden auf die gewünschte Länge ist mit einem feinen Sägeblatt problemlos möglich Weitere technische Eigenschaften: • Länge: 1000mm • passend zu: T-Nut
• verzinkte Ausführung • geeignet für Drehmaschinen, Fräsmaschinen, Sägen und weitere Maschinen • Sie geben Maschinen einen sicheren Stand und isolieren Schwingungen in zweifacher Hinsicht. Sie isolieren die durch die maschinenerzeugten Schwingungen gegenüber der Umgebung und sie isolieren Präzisionsmaschinen gegen Schwingungen, die von außen verursacht werden. • So wählen Sie den richtigen Maschinenschuh: Stellen Sie das Gewicht der Maschine fest. Teilen Sie das Gewicht der Maschine durch die Anzahl der Befestigungsbohrungen und stellen Sie dabei die maximale Belastung pro Maschinenschuh fest. In der unten aufgeführten Tabelle finden Sie die entsprechenden Größen der Maschinenschuhe. Weitere technische Eigenschaften: • Gewindebolzen G: M12 x 1,25 x 120mm • Höhe einschl. Nivellierplatte H: 41mm • Nivellierausgleich N: 18mm • max. statische Belastung pro Maschinenschuh: 50 - 500kg • Ø D: 80mm
Aufnahme:
B 6
|
Marke:
ALBRECHT
|
Spann-Ø:
0,2-1,5 mm
• selbstspannend • maximale Spannkraft • mit Kegelaufnahme • für hohe Dauerbeanspruchung bei höchster Rundlaufgenauigkeit • alle Verschleißteile sind einsatzgehärtet, geschliffen und austauschbar • für Rechtslauf Weitere technische Eigenschaften: • Drehrichtung: für Rechtslauf • Außen-Ø: 19mm
Ausführung:
kurz
|
Auskraglänge:
25 mm
|
Marke:
AMF
|
Nut:
16 mm
• einsatzgehärtet und geschliffen • die kurze, auf ±0,01 mm Höhentoleranz geschliffene Ausführung kann auch als Auflage verwendet werden • weitere Größen auf Anfrage lieferbar Weitere technische Eigenschaften: • H1 ±0,01 kurz: 25mm • A h6: 0-0,011mm • H2: 10mm • Schraube ISO 4762: M8 x 45 • D ±0,1: 32mm • B -0,6: 16mm • H3: 8mm
• rund • für Seitenspanner Nr. 6498 • komplett mit Befestigungsschrauben • Grundkörper aus Einsatzstahl, nitriert • Befestigung mittels Schrauben der Festigkeitsklasse 10.9 • Anwendung: Einsatz zusammen mit Seitenspanner Nr. 6498, um quer und längs zur Tischnut zu spannen. Die Größe M16x18 ist passend auf Rasterplatte M16 einsetzbar. Weitere technische Eigenschaften: • D: 68 + 2mm • G: M12 • E3: 31mm • Nut: 14mm • Form: rund • E4: 28mm • G3: M6mm • R: 50mm • B3: 20mm • H: 30mm
• zur Befestigung des Spannkettensatzes Nr. 6540 auf dem Maschinentisch • bestehend aus Mutter für T-Nute, ähnl. DIN 508 und Schraube ISO 4762 • Festigkeitsklasse 8.8 Weitere technische Eigenschaften: • A: 13,7mm • D: M12 • passend zu: Spannkettensatz • K: 8mm • E: 22mm • H: 16mm
Bohrungs-Ø:
14,2 mm
|
Marke:
AMF
|
für Schrauben:
M12
• gestanzt, gepresst und vergütet • durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen • Anwendung: Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3° Weitere technische Eigenschaften: • D4: 36mm • D2: 14,2mm • Kegelwinkel: 120° • H3: 6mm
Bohrungs-Ø:
35 mm
|
Marke:
AMF
|
für Schrauben:
M30
• Form D • einsatzgehärtet und phosphatiert • für Schraubenfestigkeit entsprechend 8.8 geeignet • Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen) Weitere technische Eigenschaften: • D4: 56mm • D2: 35mm • Kegelwinkel: 120° • Schraubenkraft max.: 269kN • H3: 12mm
• vergütet und im Brünierton angelassen • Anwendung: Die Nutenanschläge können als Längs- und Queranschläge verwendet werden. Durch die niedere Bauart sind sie besonders für flache Werkstücke geeignet. Weitere technische Eigenschaften: • A: 27,7mm • D: M20 • L2: 22mm • L1: 88mm • B: 44mm • L3: 44mm • K: 18mm • H: 24mm
Länge:
32 mm
|
Marke:
AMF
|
Nennmaß der Nut:
18 / 20 mm
• lose sitzend • C15 einsatzgehärtet und geschliffen • Anwendung: Die Nutensteine werden nach dem groben Ausrichten seitlich eingeschoben. Beim Transport der Vorrichtung stören keine unten vorstehenden Nutensteine und der Maschinentisch kann nicht beschädigt werden. Weitere technische Eigenschaften: • Nennmaß der Nute bei Maschine: 18mm • H1: 14mm • Nennmaß der Nute bei Vorrichtung: 20mm • Einsatzempfehlung: lose sitzend • H2: 5,5mm • L: 32mm • Form: A
Länge:
22 mm
|
Marke:
AMF
|
Nennmaß der Nut:
12 / 20 mm
|
für Schrauben DIN 84:
M6 x 10 mm
• zur Festmontage • C15 einsatzgehärtet • Anwendung: Feste Nutensteine Nr. 6322A werden paarweise in die genormte, 20 mm breite Richtnute von Schraubstöcken oder Vorrichtungen eingeschraubt. Durch Wechseln der Nutensteine kann auf Maschinen mit verschiedenen Nutenbreiten gearbeitet werden. Weitere technische Eigenschaften: • Nennmaß der Nute bei Maschine: 12mm • Nennmaß der Nute bei Vorrichtung: 20mm • Einsatzempfehlung: zur Festmontage • L: 22mm • H: 10mm
Höhe:
32 mm
|
Länge:
100 mm
|
Marke:
AMF
|
für Nutbreite:
10 mm
• für Maschinennuten • auch als Parallelunterlage verwendbar • paarweise in der Höhe planparallel feingeschliffen • einsatzgehärtet • Paartoleranz tp in der Höhe IT5 • Nennmaßtoleranz in der Höhe DIN ISO 2768m • Nennmaßtoleranz in der Breite h7 • restliche Maße nach DIN ISO 2768m • Anwendung: Die Parallelanschläge sind vorzugsweise für kleinere bis mittlere Maschinen bestimmt. Sie sind in der Dicke auf die Maschinennuten mit Toleranz H8 abgestimmt. Ein Paar dieser Anschläge wird in eine Maschinennute eingesteckt, dann können die Werkstücke schnell parallel zum Tisch ausgerichtet werden Weitere technische Eigenschaften: • L: 100mm • B: 10mm • H: 32mm
Ausführung:
Präzision
|
Breite:
3 mm
|
Höhe:
41 mm
|
Länge:
125 mm
|
Marke:
AMF

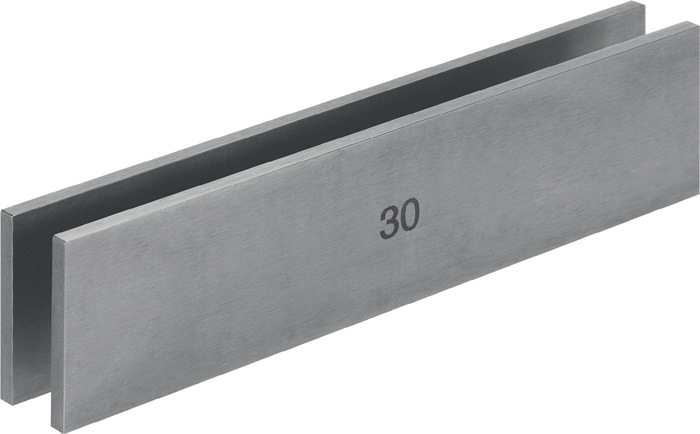

• Präzision • paarweise planparallel feingeschliffen • Größenangaben auf dem Produkt • gehärtet • Paartoleranz tp in der Höhe IT 5 • Nennmaßtoleranz in der Höhe ±0,01 mm • restliche Maße nach DIN ISO 2768m • Anwendung: Diese Unterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet. Weitere technische Eigenschaften: • L: 125mm • B: 3mm • H: 41mm
Eigenschaft:
schnellverstellbar
|
Größe:
1250
|
Höhe:
710 - 1250 mm
|
Marke:
AMF
|
Modell:
Nr. 6438S
• schnellverstellbar und stufenlos einstellbar mit Messing-Feststellschraube • Spindel komplett: Vergütungsstahl, mit Trapezgewinde, Spindelkopf, brüniert • Grundkörper: Vergütungsstahl, lackiert • Anwendung: Dieser Schraubbock erlaubt sehr schnelles Verstellen und dann stufenloses Justieren im ganzen Höhenbereich. Durch eine 60°-Drehung des Betätigungsringes wird die Spindel festgehalten oder zur Schnellverstellung freigegeben. Außerdem kann die Spindel in der eingestellten Position mit der Feststellschraube sicher geklemmt werden. Passende Aufsätze für Schraubbock Nr. 6438 sind Nr. 6440, 6441, 6442, 6443 und Nr. 6445. Weitere technische Eigenschaften: • B1: 26mm • B2: 190mm • Tragfähigkeit max.: 30kN • D: 90mm • Zentrierloch-Ø: 12mm • H max.: 1250mm • L: 220mm • TR: 40 x 7mm • H min.: 710mm • Schlüsselweite: 65mm
Eigenschaft:
mit flacher Auflage
|
Größe:
100
|
Höhe:
70 - 100 mm
|
Marke:
AMF
|
Modell:
Nr. 6400
• mit flacher Auflage • Spindel: Trapezgewinde selbsthemmend, mit Endsicherung • Vergütungsstahl, lackiert • durch die robuste Bauart funktionieren die Schraubböcke mit stufenloser Verstellbarkeit auch bei größter Beanspruchung sicher und genau Weitere technische Eigenschaften: • Tragfähigkeit max.: 100kN • Zentrierloch-Ø: 12mm • H max.: 100mm • D2: 50mm • TR: 30 x 4mm • H min.: 70mm • D1: 50mm
F2:
7 kN
|
Gewinde:
M12
|
Größe:
M12 x 14
|
Marke:
AMF
|
Nut:
14 mm
• komplett mit Befestigung • Grundkörper aus Einsatzstahl, nitriert • Spannhaken aus Einsatzstahl • einsatzgehärtet • Anzugsmoment 75 bzw. 100 Nm • Befestigung mittels Schrauben der Festigkeitsklasse 10.9 • der mechanische Seitenspanner mit Niederzugeffekt ist als Spannelement und als Festanschlag einsetzbar • seitliche Gewinde für Anschläge • Besondere Produktvorteile: • kompakte Bauweise • festes und sicheres Befestigen des Werkstückes durch den Niederzugeffekt • erhöhtes Spannen von Platten um Bohrungen und Nuten einzubringen • seitliches Spannen von Platten um Oberflächen ohne Störkontur komplett zu bearbeiten • horizontale und vertikale Einsatzmöglichkeit Maß H: ± 0,1 mm, Sonderausführung (Maß H ± 0,01) auf Anfrage lieferbar Weitere technische Eigenschaften: • F1: 12kN • H: 65mm
Eigenschaft:
leicht
|
Marke:
AMF
|
Modell:
Nr. 6310
|
Schlitzlänge:
63 mm
|
Spannhöhe:
0 - 45 mm
|
Spannschraube:
M16 x 18 x 160 mm
|
für T-Nut:
18 mm
• leichte Bauweise • mit Kunststoffkappe und unverlierbarem Druckstück, Vergütungsstahl brüniert • mit Spannschraube und Unterlegscheibe, diese ist mit dem Spanneisen verbunden • Anwendung: Das Spanneisen wird bei allen Spannaufgaben, bei denen über T-Nuten, Nuten und Gewindebohrungen gespannt wird, eingesetzt Weitere technische Eigenschaften: • Breite: 67 mm • Länge: 160 mm • B1: 18mm • A: 58,5mm • B2: 67mm • E2: 63mm • E1: 49mm • Gewicht: 1668g • L: 160mm • Stärke: 58,5 mm • Schlitzbreite: 18 mm • H: 0 - 45mm
