Marke:
HOPPE
|
Material:
Aluminium
|
Modell:
New York 0810/961N/U10/…
|
Oberfläche:
F1 naturfarbig
|
Türstärke:
63-73 mm
|
Vierkant:
7 mm
• Rosetten-Garnitur • Außengriff fest verstiftet • inkl. drei Schraubensets zur Überbrückung von unterschiedlichen Türdicken • verdeckte Verschraubung • Vierkant 7 mm Weitere technische Eigenschaften: • Farb-Nr.: F1
Marke:
HOPPE
|
Material:
Aluminium
|
Modell:
New York 099KH/961N/U10/…
|
Oberfläche:
F1 naturfarbig
|
Türstärke:
63-73 mm
|
Vierkant:
7 mm
• Rosetten-Garnitur • Außengriff mit kurzem Hals fest verstiftet • inkl. drei Schraubensets zur Überbrückung von unterschiedlichen Türdicken • verdeckte Verschraubung • Vierkant 7 mm Weitere technische Eigenschaften: • Farb-Nr.: F1
• Verwendung bei OL 90 N, OL 95 und OL 320 • zusätzliche Sicherung für Kippflügel zum Oberlichtöffner • Begrenzung der Kippbewegung des Flügels nach dem Aushängen der Öffnungsschere • für vertikal eingebaute Kippflügel-Rechteckfenster mit Oberlichtöffner Weitere technische Eigenschaften: • Oberfläche: verzinkt • Ausführung: FPS 720 Größe 3
Ausführung:
Standard
|
Farb-Nr.:
99
|
Griff-Ø:
20 mm
|
Marke:
HEWI
|
Material:
Kunststoff
|
Modell:
111FG.1 30mm
|
Oberfläche:
99 reinweiß
|
Rastung:
90 °
|
Sockelbreite:
32 mm
|
Sockelhöhe:
72 mm
|
Stiftvorstand:
30 mm
• aus Polyamid, Durchmesser 20 mm, 130 mm lang, mit 90 Grad-Rastpunkten und 7 mm Vollstift, Länge 30 mm vorstehend. Der Fenstergriff erfüllt die Vorgaben der DIN 18040. Vormontiert auf Ovalrosette 65 x 33 mm, mit Stützzapfen Durchmesser 10 mm, verdeckte Verschraubung, Schraublochabstand 43 mm, Abdeckkappe aus Polyamid. Lieferung ohne Befestigungsschrauben • Artikel: HEWI 111FG.1 Weitere technische Eigenschaften: • Grifflänge: 130mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 12mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm • Prüfung: RAL-RG 607/9
Ausführung:
Standard
|
Farb-Nr.:
99
|
Griff-Ø:
20 mm
|
Marke:
HEWI
|
Material:
Kunststoff
|
Modell:
111FG.6 35mm
|
Oberfläche:
99 reinweiß
|
Rastung:
90 °
|
Sockelbreite:
32 mm
|
Sockelhöhe:
72 mm
|
Stiftvorstand:
35 mm
• aus Polyamid, Durchmesser 20 mm, 120 mm lang, mit 90 Grad-Rastpunkten und 7 mm Vollstift, Länge 30 mm vorstehend. Vormontiert auf Ovalrosette 65 x 33 mm, mit Stützzapfen Durchmesser 10 mm, verdeckte Verschraubung, Schraublochabstand 43 mm, Abdeckkappe aus Polyamid. Lieferung ohne Befestigungsschrauben • Artikel: HEWI 111FG.6 Weitere technische Eigenschaften: • Grifflänge: 120mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 12mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm • Prüfung: RAL-RG 607/9
Ausführung:
Standard
|
Farb-Nr.:
92m
|
Griff-Ø:
20 mm
|
Marke:
HEWI
|
Material:
Polyamid
|
Modell:

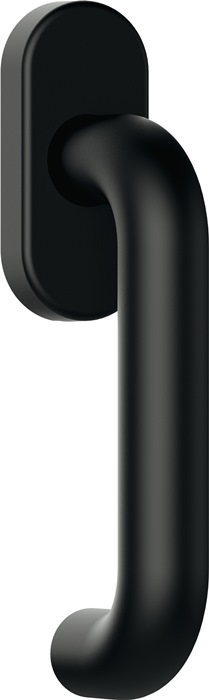

111PBFG
|
Oberfläche:
92 anthrazitgrau matt
|
Rastung:
90 °
|
Sockelbreite:
32 mm
|
Sockelhöhe:
58 mm
|
Stiftvorstand:
40 mm
• aus mattem Polyamid • Durchmesser 20 mm • 130 mm lang • 7 mm Vierkantstift • der Fenstergriff erfüllt die Vorgaben der DIN 18040 • Ovalrosette 72 x 32 mm •mit Stützzapfen • Lieferung ohne Befestigungsschrauben • im Auftragsfall bitte die genaue Stiftlänge angeben Weitere technische Eigenschaften: • Grifflänge: 130mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 12mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm
Ausführung:
abschließbar
|
Farb-Nr.:
90m
|
Griff-Ø:
20 mm
|
Marke:
HEWI
|
Material:
Polyamid
|
Modell:
111PBFGA
|
Oberfläche:
90 tiefschwarz matt
|
Rastung:
90 °
|
Sockelbreite:
35 mm
|
Sockelhöhe:
70 mm
|
Stiftvorstand:
30 mm
• aus mattem Polyamid • Durchmesser 20 mm • 130 mm lang • 7 mm Vierkantstift • der Fenstergriff erfüllt die Vorgaben der DIN 18040 • Rosette mit Metallunterteil, 76,5 x 35 mm • mit Stützzapfen • integrierter Druckzylinder mit 5 Stiftzuhaltungen • Prüfung gemäß RAL-RG 607/9 • im Auftragsfall bitte die genaue Stiftlänge angeben Weitere technische Eigenschaften: • Grifflänge: 130mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 23mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm • Prüfung: DIN EN 13126 Teil 3 DIN EN 1627 - 1630 RC1 - RC6
Ausführung:
Standard
|
Farb-Nr.:
XA
|
Griff-Ø:
20 mm
|
Marke:
HEWI
|
Material:
Edelstahl
|
Modell:
111XAFG
|
Oberfläche:
matt
|
Rastung:
90 °
|
Sockelbreite:
31,5 mm
|
Sockelhöhe:
75 mm
|
Stiftvorstand:
30 mm
• Edelstahl • Durchmesser 21,3 mm • 140 mm lang • mit 7 mm Vierkantstift • der Fenstergriff erfüllt die Vorgaben der DIN 18040 • Ovalrosette 72 x 31,5 mm • mit Stützzapfen • Lieferung ohne Befestigungsschrauben • Oberfläche des Fenstergriffes und der Rosette matt geschliffen Weitere technische Eigenschaften: • Grifflänge: 140mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 12mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm
Ausführung:
abschließbar
|
Farb-Nr.:
XA
|
Griff-Ø:
20 mm
|
Marke:
HEWI
|
Material:
Edelstahl
|
Modell:
111XAFGA
|
Oberfläche:
matt
|
Rastung:
90 °
|
Sockelbreite:
33 mm
|
Sockelhöhe:
76,5 mm
|
Stiftvorstand:
30 mm
• aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm, 140 mm lang, mit 1,5 mm Wandstärke, mit 90 Grad-Rastpunkten und 7 mm Vierkantstift, Länge 30 mm vorstehend (andere Längen und 45 Grad-Rastung auf Anfrage). Der Fenstergriff erfüllt die Vorgaben der DIN 18040. Vormontiert auf Rosette mit Metallunterteil, 75,5 x 33 mm, mit Stützzapfen Durchmesser 10 mm, verdeckte Verschraubung, Schraublochabstand 43 mm, Abdeckkappe aus Edelstahl (1.4301), Wandstärke 1,5 mm. Integrierter Druckzylinder mit 5 Stiftzuhaltungen, in allen Raststellungen schließbar, die Schließung wirkt direkt auf den Griff und blockiert die Drehung. Prüfung gemäß RAL-RG 607/9. Incl. 2 Schlüssel. Alle Schließzylinder sind mit dem gleichen Schlüssel schließbar, Schließung 2W005 • Artikel: HEWI 111XAFGA.1 Weitere technische Eigenschaften: • Grifflänge: 140mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 21mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm • Prüfung: DIN EN 13126 Teil 3 DIN EN 1627 - 1630 RC1 - RC6
Ausführung:
abschließbar
|
Farb-Nr.:
XA
|
Griff-Ø:
20 mm
|
Marke:
HEWI
|
Material:
Edelstahl
|
Modell:
111XAFGA
|
Oberfläche:
matt
|
Rastung:
90 °
|
Sockelbreite:
33 mm
|
Sockelhöhe:
76,5 mm
|
Stiftvorstand:
30 mm
• für Fenster mit der Funktion Kippen vor Drehen • Edelstahl • Durchmesser 21,3 mm • 140 mm lang • mit 7 mm Vierkantstift • der Fenstergriff erfüllt die Vorgaben der DIN 18040 • Rosette mit Metallunterteil 75,5 x 33 mm • mit Stützzapfen • mit integriertem Druckzylinder • mit 5 Stiftzuhaltungen • Oberfläche des Fenstergriffes und der Rosette matt geschliffen • im Auftragsfall bitte die genaue Stiftlänge angeben Weitere technische Eigenschaften: • Grifflänge: 140mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 21mm • Anschlagrichtung: DIN links • Vierkant: 7mm • Prüfung: DIN EN 13126 Teil 3 DIN EN 1627 - 1630 RC1 - RC6
Ausführung:
Standard
|
Farb-Nr.:
92m
|
Griff-Ø:
21,3 mm
|
Marke:
HEWI
|
Material:
Polyamid
|
Modell:

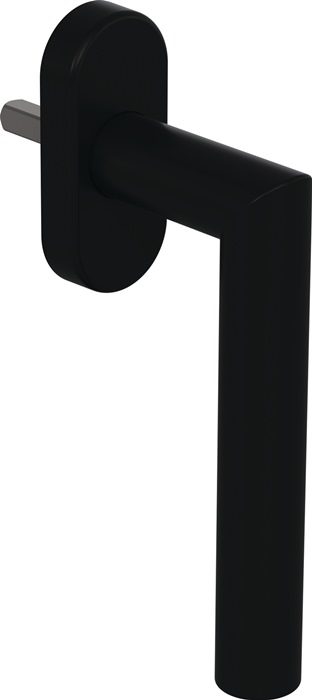

162PBFG.2
|
Oberfläche:
92 anthrazitgrau matt
|
Rastung:
90 °
|
Sockelbreite:
32 mm
|
Sockelhöhe:
72 mm
|
Stiftvorstand:
30 mm
• aus mattem Polyamid • Durchmesser 21,3 mm • 135 mm lang • 7 mm Vierkantstift • Ovalrosette 72 x 32 mm • mit Stützzapfen • Lieferung ohne Befestigungsschrauben • im Auftragsfall bitte die genaue Stiftlänge angeben Weitere technische Eigenschaften: • Grifflänge: 135mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 12mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm
Ausführung:
abschließbar
|
Farb-Nr.:
92m
|
Griff-Ø:
21,3 mm
|
Marke:
HEWI
|
Material:
Polyamid
|
Modell:
162PBFGA.2
|
Oberfläche:
92 anthrazitgrau matt
|
Rastung:
90 °
|
Sockelbreite:
35 mm
|
Sockelhöhe:
83 mm
|
Stiftvorstand:
30 mm
• aus mattem Polyamid • Durchmesser 21,3 mm • 135 mm lang, 7 mm Vierkantstift • Rosette mit Metallunterteil, 76,5 x 35 mm • mit Stützzapfen • integrierter Druckzylinder mit 5 Stiftzuhaltungen • im Auftragsfall bitte die genaue Stiftlänge angeben Weitere technische Eigenschaften: • Grifflänge: 135mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 23mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm • Prüfung: DIN EN 13126 Teil 3 DIN EN 1627 - 1630 RC1 - RC6
Ausführung:
Standard
|
Farb-Nr.:
90
|
Griff-Ø:
21,3 mm
|
Marke:
HEWI
|
Material:
Kunststoff
|
Modell:
162PCFG.2 30mm
|
Oberfläche:
90 tiefschwarz
|
Rastung:
90 °
|
Sockelbreite:
32 mm
|
Sockelhöhe:
72 mm
|
Stiftvorstand:
30 mm
• aus Polyamid, Durchmesser 21,3 mm, 135 mm lang, mit 90 Grad-Rastpunkten und 7 mm Vollstift, Länge 30 mm vorstehend. Vormontiert auf Ovalrosette 65 x 33 mm, mit Stützzapfen Durchmesser 10 mm, verdeckte Verschraubung, Schraublochabstand 43 mm, Abdeckkappe aus Polyamid. Lieferung ohne Befestigungsschrauben • Artikel: HEWI 162PCFG.2 Weitere technische Eigenschaften: • Grifflänge: 135mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 12mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm • Prüfung: RAL-RG 607/9
Ausführung:
Standard
|
Farb-Nr.:
XA
|
Griff-Ø:
21,3 mm
|
Marke:
HEWI
|
Material:
Edelstahl
|
Modell:
162XAFG
|
Oberfläche:
matt
|
Rastung:
90 °
|
Sockelbreite:
31,5 mm
|
Sockelhöhe:
72 mm
|
Stiftvorstand:
40 mm
• aus Edelstahlrundrohr im Gehrungsschnitt (1.4301), Durchmesser 21,3 mm, 135 mm lang, mit 1,5 mm Wandstärke, mit 90 Grad-Rastpunkten und 7 mm Vollstift, Länge 30 mm vorstehend. Vormontiert auf Ovalrosette 72 x 31,5 mm, mit Stützzapfen Durchmesser 10 mm, verdeckte Verschraubung, Schraublochabstand 43 mm, Abdeckkappe aus Edelstahl (1.4301), Wandstärke 1,5 mm. Lieferung ohne Befestigungsschrauben • Oberfläche des Fenstergriffes und der Rosette matt geschliffen • Artikel: HEWI 162XAFG.2 Weitere technische Eigenschaften: • Grifflänge: 135mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 12mm • Anschlagrichtung: DIN links / rechts • Vierkant: 7mm
Ausführung:
abschließbar
|
Farb-Nr.:
XA
|
Griff-Ø:
21,3 mm
|
Marke:
HEWI
|
Material:
Edelstahl
|
Modell:
162XAFGA.2K
|
Oberfläche:
matt
|
Rastung:
90 °
|
Sockelbreite:
33 mm
|
Sockelhöhe:
83 mm
|
Stiftvorstand:
35 mm
• für Fenster mit der Funktion Kippen vor Drehen • Edelstahl • Durchmesser 21,3 mm • 135 mm lang • mit 7 mm Vierkantstift • Rosette mit Metallunterteil • 75,5 x 33 mm • mit Stützzapfen • mit integriertem Druckzylinder • mit 5 Stiftzuhaltungen • Oberfläche des Fenstergriffes und der Rosette matt geschliffen • im Auftragsfall bitte die genaue Stiftlänge angeben Weitere technische Eigenschaften: • Grifflänge: 135mm • Nocken-Ø: 10mm • Lochabstand: 43mm • Sockelstärke: 21mm • Anschlagrichtung: DIN links • Vierkant: 7mm • Prüfung: DIN EN 13126 Teil 3 DIN EN 1627 - 1630 RC1 - RC6
