FS-Garnitur 111R13.113 Ku.99 D/K TS 38-48mm PZ rd DIN L/R HEWI

Produktinformationen "FS-Garnitur 111R13.113 Ku.99 D/K TS 38-48mm PZ rd DIN L/R HEWI"

• in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Entfernung 72 mm, Lochung PZ, für Türstärke 38-48 mm Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273

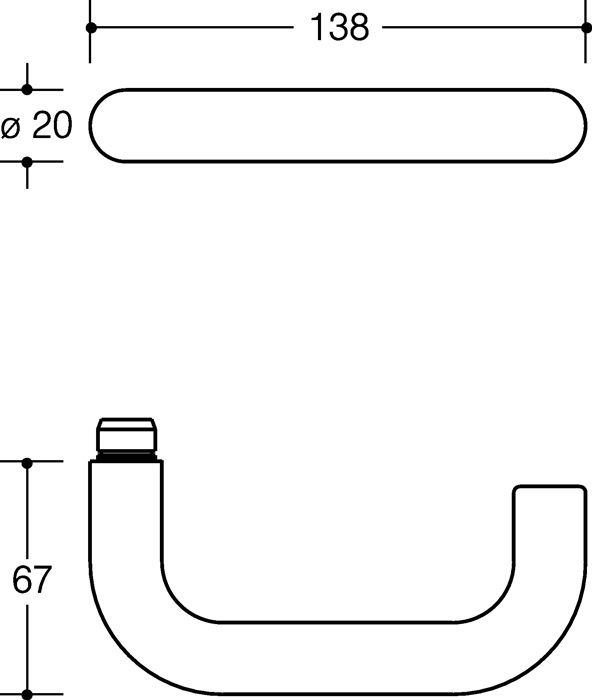

• Drückerlänge 138 mm
• Wechselgarnitur

Weitere technische Eigenschaften:

• Ergänzung: D/K
• Norm: DIN 18273
• Lagerung: fest-drehbar-gelagert
• Vierkant: 9mm

Abdeckung:	abgerundet
Anschlagrichtung:	DIN links / rechts
Ausführung:	Wechselgarnitur
Befestigungstechnik:	R-Technik
Breite:	46 mm
Drückerbefestigung:	Wechselstift
Drückerlänge:	138 mm
Drückertiefe:	65,5 mm
Entfernung:	72 mm
Farb-Nr.:	99
Form:	Kugel-Knopf
Gebrauchskategorie:	4
Lochung:	PZ
Länge:	168 mm
Material:	Kunststoff
Modell:	111R13.113
Oberfläche:	99 reinweiß
Schildstärke:	11 mm
Stift:	Vollstift
Typ:	Kurzschild
Zulassung:	DIN EN 179
für Türstärke:	38-48 mm
